Оборудование для галтовки металла

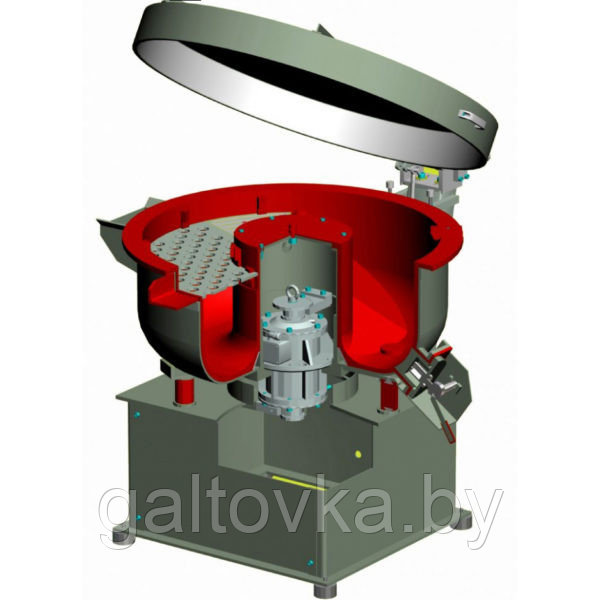

— Вибрационное галтовочное оборудование.

Принцип работы вибромашины заключается в передаче вибрации определённой частоты и амплитуды от специального вибрационного привода на рабочую область машины. Параметры вибрации настроены таким образом, что бы галтовочный наполнитель с обрабатываемыми изделиями совершали круговое вращение относительно продольной оси машины.

Для машин лоткового типа вращение наполнителя внутри галтовочной чаши описывает обычный круг. Для машин круглого типа вращение наполнителя может быть описано более сложной фигурой в виде закручивающейся спирали по поверхности тора. Во время этого движения происходят частые микро соударения галтовочных тел с поверхностью изделий, что приводит к абразивному съему материала с поверхности изделий – процесс шлифовки, либо к заглаживанию неровностей на поверхности изделий – процесс полировки.На сегодняшний день вибрационные машины являются самыми популярными галтовочными машинами.



— Роторное галтовочное оборудование.

Принцип работы роторного оборудования заключается в передаче вращения галтовочному наполнителю и обрабатываемым в нём заготовкам  с помощью механического на них воздействия лопаток роторной тарелки находящейся на дне галтовочного барабана.

Конструктивно роторная машина представляет собой неподвижную чашу внутренняя поверхность, которой покрыта полиуретаном  в виде ступенчатого профиля специально разработанного для придачи закручивающего вращения при движении наполнителя и заготовок внутри чаши. На дне чаши располагается роторная тарелка с выступающими лопатками. При вращении исполнительного механизма наполнитель, увлекается за лопатками тарелки и одновременно отражаясь от стенок галтовочного барабана, получает движение в виде спирали описывающей поверхность тора – торообразное движение.

Несомненным достоинствам роторных машин является их высокая производительность. Но широкое распространение этого типа машин ограничено небольшой максимальной массой и маленькими габаритными размерами обрабатываемых заготовок.









— Галтовочные машины барабанного типа.

Галтовочные машины барабанного типа представляют собой  емкость (барабан, бочка), вращающуюся вокруг горизонтальной оси. Обработка заготовок происходит за счет постоянного перемешивания галтовочного наполнителя и изделий внутри барабана.

Галтовочные барабаны имеют несколько существенных недостатков:

- самая низкая производительность среди галтовочных машин

- невозможность провести  качественную шлифовку и чистовую полировку изделий, из-за  практически отсутствующей возможности проведения мокрого типа галтовочной обработки.

Несмотря на свою низкую производительность, на единицу затраченной электроэнергии, галтовочные машины барабанного типа DM имеют самую низкую стоимость и самую простую конструкцию среди всех галтовочных машин.

Простота изготовления делает этот тип машин самым распространённым на рынке металлообработки, но применение их очень ограничено. На сегодняшний день барабанные галтовочные машины применяются в основном для грубой обработки изделий после литья (снятия облоя, литников и т.д.)
