Лотковая галтовка

Лотковая галтовка

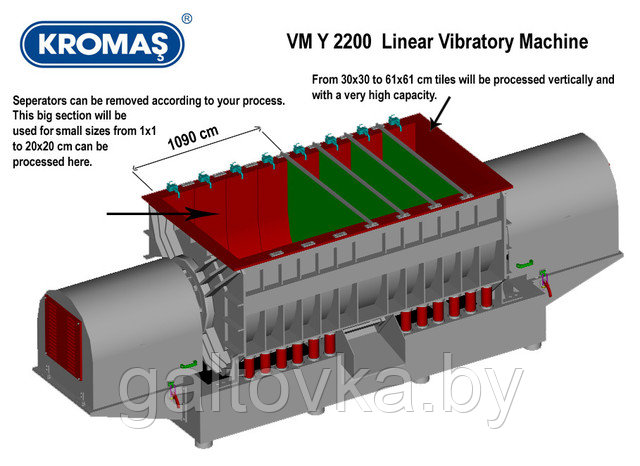

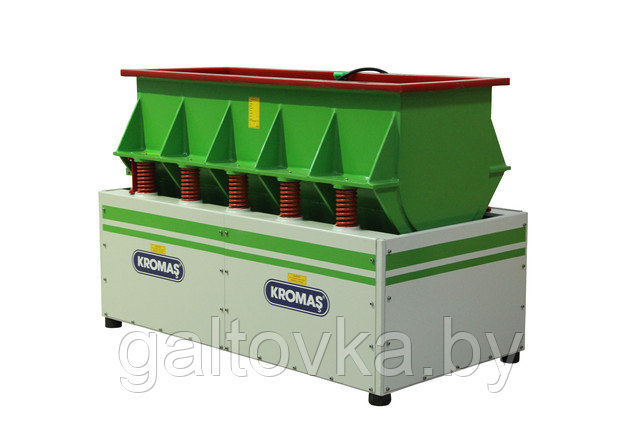

Лотковая галтовка - это процесс финишной обработки изделий с помощью вибрационной галтовочной машины лоткового типа. Лотковая галтовочная машина в упрощенном виде представляет собой  прямоугольной формы галтовочный барабан (ванну), снизу которой крепится электромотор с виброприводом. Для работы лотковых машин больших размеров и соответственно больших мощностей недостаточно одного электромотора, в таких машинах устанавливается по два мотора с виброприводом для каждого из них.

Движение галтовочного наполнителя вместе с обрабатываемыми изделиями в барабане машины во время его работы   имеет  круговую траекторию относительно продольной оси барабана. В отличие от траектории движения наполнителя в барабане галтовочной машины круглого типа, в которой абразивный материал  движется по круговой траектории повторяющей поверхность тора, в галтовочных машинах лоткового типа наполнитель движется по траектории повторяющей поверхность цилиндра.

Основным преимуществом галтовочных машин лоткового типа является возможность обработки крупногабаритных, корпусных и длинномерных заготовок. Такие заготовки не могут быть обработаны галтовочным способом ни в одной другой машине, а применение ручной обработки значительно дороже, а порой и невозможно из-за форм и габаритов заготовок.

Конструкция лотковой  галтовочной вибромашины в виде удлиненной ванны имеет один существенный  недостаток по сравнению с круглой вибромашиной. В такой машине затруднено извлечение обработанных изделий из галтовочной ванны. Как правило, в машинах лоткового типа обрабатываются крупногабаритные  изделия, что позволяет загружать и вынимать их  вручную из галтовочного барабана.

В некоторых случаях во время галтовки заготовок-магнетиков, можно применить электромагнитный разделитель, что значительно облегчит сепарацию изделий в лотковом барабане.

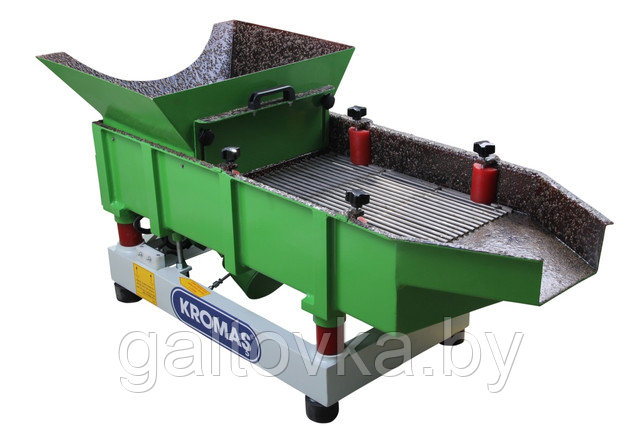

В процессе использования  лотковой вибромашины, часто возникает потребность в обработке и мелких заготовок, в таком случае наилучшим  решением для отделения заготовок от абразивного наполнителя будет применение внешнего вибросепаратора.

Конечно, это значительно увеличивает стоимость галтовочной машины, но позволяет использовать её в широком диапазоне обрабатываемых заготовок. Конструктивно выгрузка наполнителя и заготовок происходит через  разгрузочное отверстие на боковой стенке лоткового барабана. Внешний вибросепаратор производства КРОМАШ имеет пониженную высоту приёмного лотка для удобного использования совместно с лотковыми вибромашинами.

Для встраивания лотковой галтовочной машины финишной обработки в технологическую линию производства, компания КРОМАШ может предложить ещё одну разновидность лотковых машин — т.н. лотковые машины проходного типа.

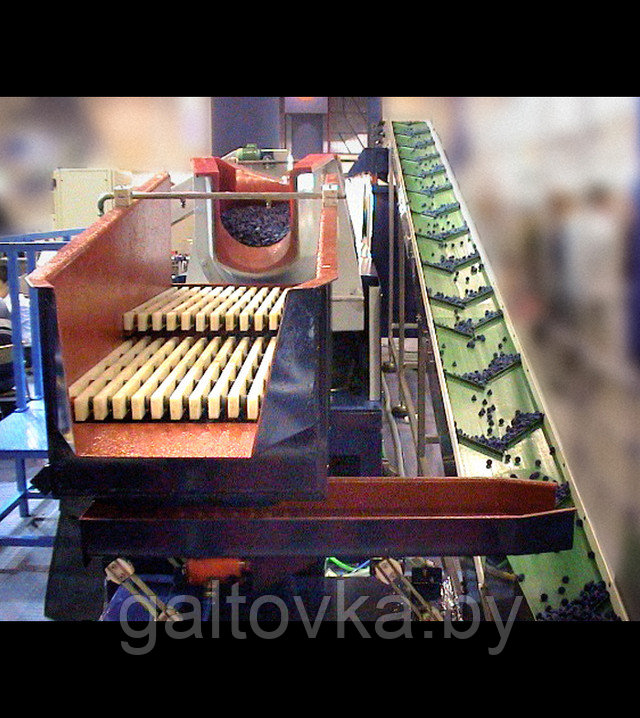

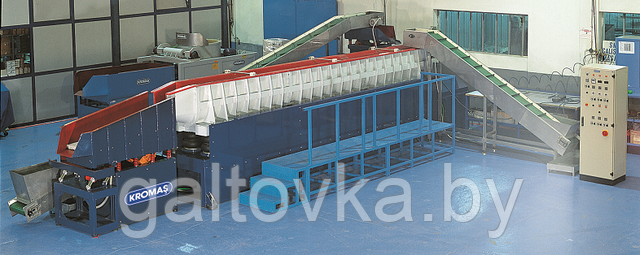

Линейная система финишной обработки — LNR (Linear Vibratory Continuous Finishing System) это вибромашина, которая сконструирована таким образом, что при работе галтовочные тела вместе с изделиями перемещаются с одного края машины к другому. Обработка заготовок происходит во врем движения  заготовок по всей рабочей длине вибролотка. После прохождения наполнителя по рабочей области,  обрабатываемые заготовки вместе с абразивным наполнителем  попадают на сепаратор. После разделения на сепараторе галтовочные камни загружаются обратно в машину с помощью подающего мини конвейера, а обработанные изделия перемещаются на следующую технологическую операцию.

 Кроме встраивания Линейных систем финишной обработки LNR в автоматизированные линии непрерывного цикла изготовления мелких деталей,  существует ещё одно применение  таких систем — для обработки длинномерных трубных заготовок. Подробную информацию о Линейных системах финишной обработки LNR, спрашивайте у технических специалистов нашей компании.



 Компания KROMAS производит специальные галтовочные вибромашины лоткового типа, которые помогут вам справиться с обработкой изделий любой формы сложности, обеспечат идеальную очистку и поспособствуют постоянству процесса.
