Керамические наполнители

Керамические наполнители для галтовки от 03*03 до 40*40 мм НАЛИЧИЕ НА СКЛАДЕ

Керамический наполнитель для галтовки. 1) Прямая треугольная призма (SCT) FC, VFC, MC 2) Скошенная треугольная призма (АСТ) FC, VFC, MC 3) Прямой цилиндр (SCC) FC, VFC, MC 4) Скошенный цилиндр (ACC) FC, VFC, MC 5) Шар керамический (BALL) FC, VFC, MC 6) Конус керамический (CON) FC, VFC, MC 7) Тристар (TRISTAR) FC, VFC, MC 8) Звезда (STAR) FC, VFC, MC РАЗМЕР от 02х02мм до 50х50мм.

Галтовочные материалы в широком ассортименте в наличии на складе.

Керамические абразивные среды для виброгалтовки являются важным инструментом в процессе обработки и шлифовки различных материалов. Эти среды используются для улучшения поверхности деталей, удаления заусенцев и достижения необходимой степени шероховатости. Они изготавливаются из различных керамических материалов и могут иметь разные формы и размеры, что позволяет адаптировать их под конкретные задачи.

Преимущества керамических абразивных сред:
Долговечность: Керамические материалы обладают высокой прочностью и устойчивостью к износу, что позволяет использовать их длительное время без значительной потери эффективности.

Эффективность обработки: Они обеспечивают качественную обработку поверхности, способны удалять даже самые мелкие дефекты.

Разнообразие форматов: Керамические абразивные среды могут быть представлены в виде гранул, шариков, брусков и других форм, что позволяет выбрать оптимальный вариант для конкретного процесса.

Экологичность: В отличие от некоторых других абразивных материалов, керамические среды часто более экологически чистые и безопасные для здоровья.

Применение:
Керамические абразивные среды используются в различных отраслях, включая:

Машиностроение: для обработки металлических деталей.
Электроника: для шлифовки и полировки компонентов.
Автомобильная промышленность: для обработки деталей и узлов автомобилей.
Ювелирное производство: для полировки украшений и изделий из драгоценных металлов.
Выбор абразивной среды:
При выборе керамической абразивной среды важно учитывать:

Тип обрабатываемого материала.
Требуемую степень шероховатости.
Размер и форму деталей.
Условия работы и оборудование.
Керамические абразивные среды являются универсальным решением для многих задач в области механической обработки и позволяют достигать высоких результатов в качестве готовой продукции.

Скошенный цилиндр (Angle Cut Cylinder — ACC), также известный как косостенный цилиндр, представляет собой наполнитель , предназначенное для галтовочной обработки деталей различных форм и размеров. Галтовка используется для удаления дефектов поверхности изделий, сглаживания острых кромок, снятия фасок, полировки и очистки поверхностей. Данный метод активно применяется в промышленности, включая машиностроение, авиационную промышленность, ювелирное дело и производство инструментов.

Конструкция и принцип работы

Конструкция: Скошенные цилиндры имеют особую форму, обеспечивающую равномерность перемешивания деталей внутри чаши. Углы наклона стенок создают оптимальные условия для циркуляции абразивных материалов и обрабатываемых компонентов. Благодаря этому достигается высокая эффективность процесса и качество обработанных поверхностей.

Принцип работы: При вращении цилиндра детали взаимодействуют с абразивными материалами и друг с другом, обеспечивая интенсивное трение и удаление поверхностных слоев материала. Это позволяет достигать высокой степени чистоты и гладкости поверхности изделия.

Преимущества скошенных цилиндров

1. Высокая производительность: Оптимальная конструкция обеспечивает эффективное перемешивание деталей, сокращая время обработки.
2. Улучшение качества обработки: Равномерная обработка всех участков детали благодаря специальной форме цилиндра.
3. Экономия энергии и ресурсов: Сокращение времени обработки снижает затраты на электроэнергию и расходные материалы.

Применение

Скошенные цилиндры используются во многих отраслях производства, особенно там, где требуется высококачественная финишная обработка металлических и пластиковых деталей. Они находят применение в производстве инструментов, медицинского оборудования, автомобильных запчастей и декоративных элементов.

Таким образом, использование скошенных цилиндров является эффективным решением для повышения производительности и улучшения качества продукции в различных производственных процессах.

Начало формы

Прямой цилиндр (Straight Cut Cylinder — SCC) — это один из видов галтовочных материалов , используемых в процессе галтовки, предназначенный для финишной обработки деталей различной формы и размера. Галтовочная обработка широко применяется в промышленности для придания деталям высокого уровня чистоты и гладкой поверхности путем удаления мелких дефектов, сколов, заусенцев и загрязнений.

Особенности конструкции

Прямые цилиндры отличаются своей простой геометрической формой — это прямые емкости с параллельными стенками, изготовленные из прочных материалов, устойчивых к износу и воздействию агрессивных сред. Такая форма способствует эффективному перемещению деталей внутри контейнера, обеспечивая равномерное воздействие абразивного материала на поверхность каждого компонента.

Принцип работы

Процесс начинается с загрузки деталей и необходимого количества абразива внутрь цилиндра. Затем емкость приводится в движение, вызывая перемещение содержимого и создание условий для взаимодействия между деталью и материалом для шлифовки. По мере вращения цилиндра происходит постепенная очистка и полировка поверхностей деталей, удаляя неровности и дефекты.

Преимущества прямого цилиндра

Использование прямых цилиндров имеет ряд преимуществ перед другими типами емкостей для галтовки:

1. Простота конструкции: Прямая форма облегчает обслуживание и чистку устройства.
2. Эффективность обработки: Высокая степень однородности воздействия на детали, что улучшает конечный результат.
3. Универсальность: Подходит для широкого спектра материалов и форм изделий.

Области применения

Прямые цилиндры применяются в различных промышленных секторах, включая автомобилестроение, электронику, медицину и аэрокосмическую отрасль. Например, в автомобильной промышленности они используются для подготовки кузовных деталей, головок поршней и подшипников, а в медицинской сфере — для обработки хирургических инструментов и имплантатов.

Таким образом, прямой цилиндр (SCC) является важным инструментом в технологии галтовочной обработки, позволяющим значительно повысить качество готовой продукции и сократить временные затраты на обработку.

Начало формы

Скошенная треугольная призма (Angle Cut Triangle — ACT) — это специальная форма галтовочного наполнителя, используемого в процессе галтовочной обработки деталей различного типа. Галтовка предназначена для устранения мелких дефектов поверхности, таких как царапины, шероховатость, микротрещины и острые края, путем механического воздействия мелкодисперсных абразивов.

Конструкция и особенности

Призма  имеет специфическую конструкцию, представляющую собой треугольную призму с наклоненными сторонами. Эта особенность создает особые условия для перемещения деталей внутри рабочей зоны, способствуя лучшему контакту каждой детали с абразивным материалом и улучшая качество обработки.

Основные преимущества:

1. Равномерная обработка: Неровная внутренняя поверхность помогает равномерно распределять давление на детали, уменьшая вероятность появления пятен и полос.
2. Энергоэффективность: Благодаря оптимизации движения деталей и абразива, процесс требует меньше энергии и времени.
3. Минимизация повреждений: Конструкция предотвращает чрезмерное истирание поверхности деталей, сохраняя исходную геометрию.

Использование в промышленности

Галтовочные системы с использованием контейнеров типа ACT нашли широкое применение в различных областях промышленности:

• Машиностроение: Для финальной отделки механических частей двигателей, шестеренок и корпусов.

• Ювелирное дело: Полировка драгоценных металлов и камней.

• Медицинская техника: Подготовка медицинских инструментов и протезов.

• Электроника: Шлифовка электронных компонентов и микросхем.

Таким образом, использование скошенной треугольной призмы в качестве рабочего элемента галтовочного оборудования позволяет существенно улучшить качество обработки и снизить издержки производства.

Начало формы

Прямая треугольная призма (Straight Cut Triangle — SCT) представляет собой особый вид наполнителя для галтовки , применяемый в галтовочных установках для финишной обработки деталей разных типов и размеров. Этот инструмент предназначен для эффективного устранения небольших дефектов поверхности, таких как микроцарапины, заусенцы и мелкие изъяны, возникающих на этапах изготовления деталей.

Конструктивные особенности

Форма прямого треугольника придает данному типу инструмента уникальные свойства, влияющие на характеристики обработки. Параллельные стенки обеспечивают стабильное положение деталей внутри рабочей камеры, позволяя эффективно воздействовать на каждую грань обрабатываемой детали абразивной смесью.

Ключевые преимущества:

1. Повышенное качество обработки: Из-за оптимальной формы детали подвергаются равномерному воздействию абразивного материала, исключающего появление нежелательных следов обработки.
2. Быстрое завершение процессов: Специальная конфигурация ускоряет процесс обработки, снижая производственные циклы.
3. Низкий износ: Устойчивые материалы корпуса продлевают срок службы инструмента.

Применение в индустрии

Инструменты SCT широко востребованы в следующих сферах:

• Автомобилестроение: Завершающая отделка узлов автомобилей и мотоциклов.

• Металлообработка: Финишная подготовка штампованных и литых заготовок.

• Авиастроение: Окончательная доводка авиадвигателей и комплектующих самолетов.

• Медицина: Обработка инструментов и ортопедических конструкций.

Применение прямой треугольной призмы в галтовке повышает уровень автоматизации и эффективности производственного процесса, одновременно повышая качество выпускаемой продукции.

Начало формы

Керамические шары (Ball Media — BALL) являются одним из наиболее распространенных видов абразивных материалов, применяемых в галтовочном оборудовании для механической обработки и полирования деталей. Эти сферические элементы изготовлены из высокопрочной керамической массы, обладающей уникальными характеристиками, такими как твердость, износостойкость и способность сохранять первоначальную форму даже при длительном использовании.

Свойства керамических шаров

• Твердость: Высокий показатель твердости гарантирует надежность и долговечность.

• Износостойкость: Способность противостоять механическим нагрузкам и химическим веществам.

• Экологичность: Керамическая масса безопасна для окружающей среды и здоровья работников.

Применение в галтовке

Используются для финишной обработки металлических, пластмассовых и композитных деталей, предоставляя следующие возможности:

• Удаление заусенцев и деформаций после литья или резки.

• Улучшение внешнего вида и качества поверхности изделий.

• Повышение точности размеров и соответствия стандартам качества.

Типичные области использования

Керамические шарики успешно применяют в различных индустриях:

• Машиностроение: подготовка деталей машин и механизмов.

• Электроника: изготовление печатных плат и электронных компонентов.

• Ювелирное дело: шлифовка и полировка украшений.

• Медицина: обработка медицинских приборов и устройств.

Использование керамических шариков BALL в галтовочных системах увеличивает скорость и качество обработки, уменьшает количество брака и экономит ресурсы предприятия.

Начало формы

Формы и размеры наполнителей играют ключевую роль в процессе галтовки, поскольку они определяют эффективность обработки деталей и влияют на качество готового продукта. Ниже приведены основные типы наполнителей и их характеристики

Жесткость керамических наполнителей FC, VFC и MC

Формы и размеры наполнителей для галтовки

Ниже представлен подробный разбор каждой формы наполнителя, использующейся в галтовочных машинах, а также описание их особенностей и областей применения.

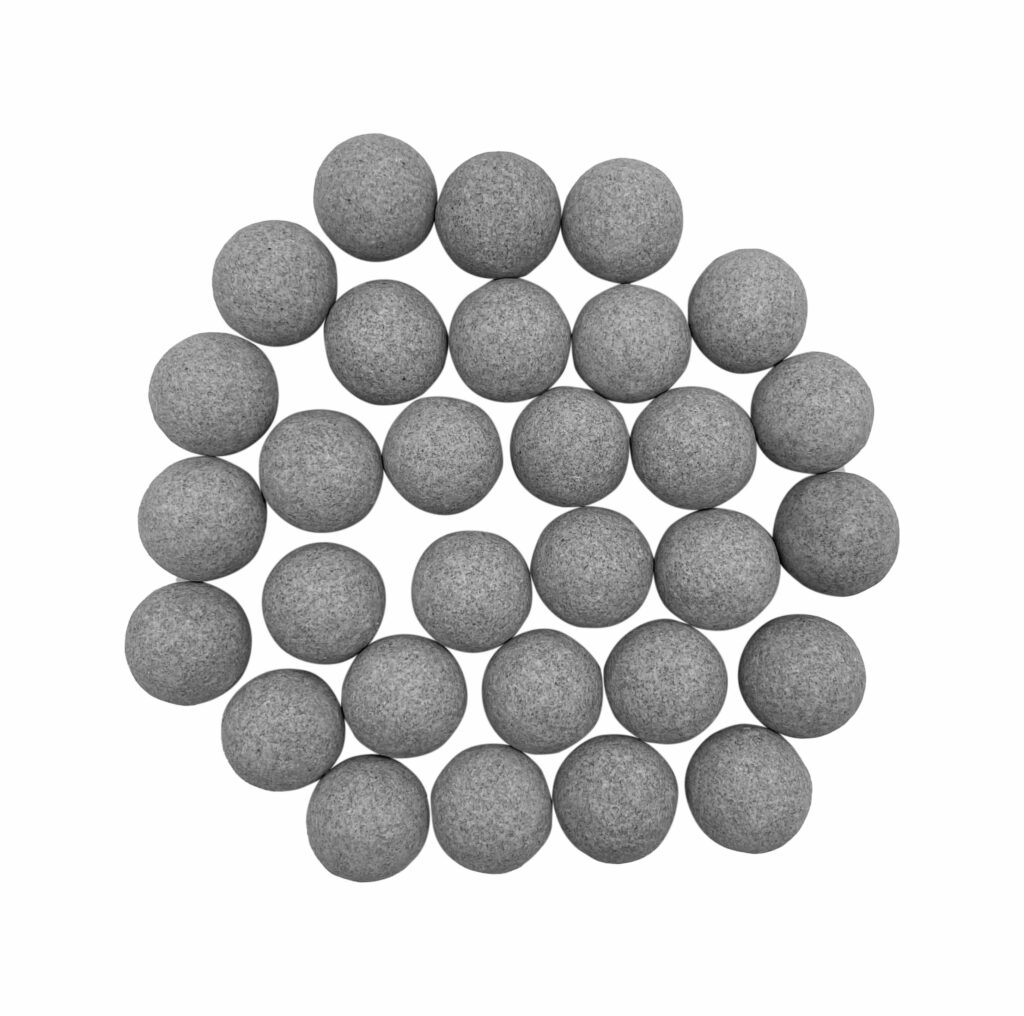

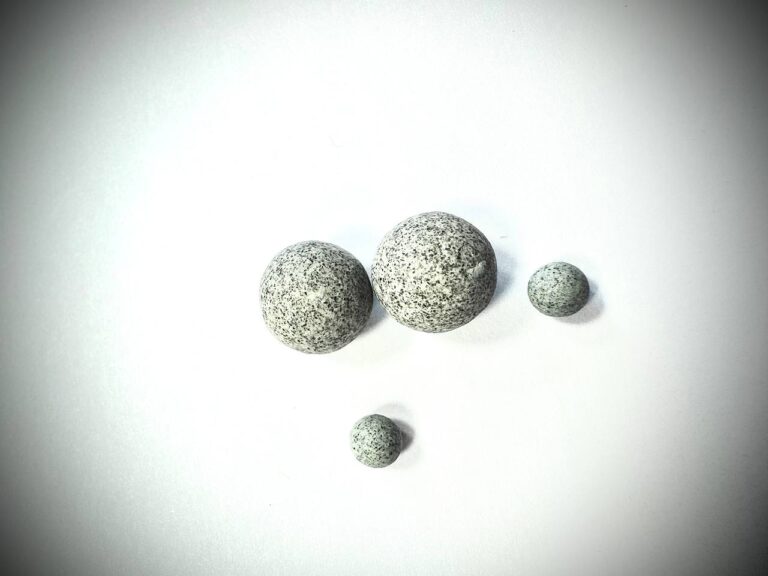

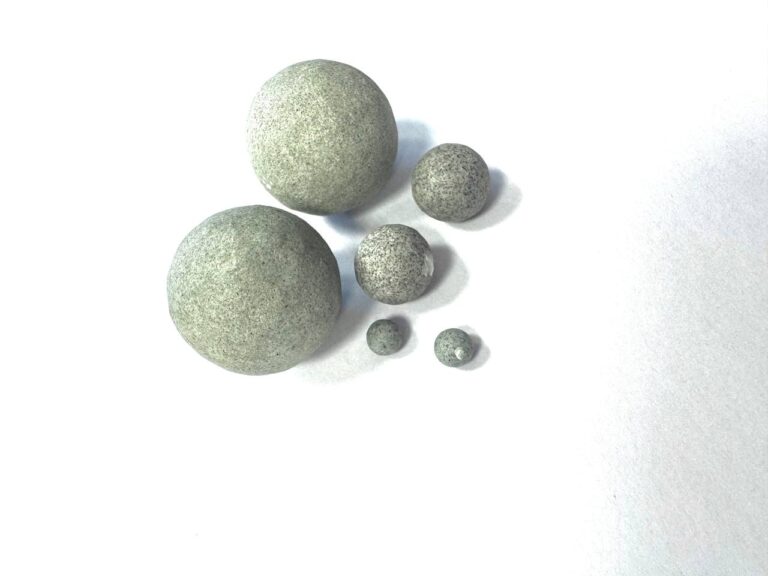

I. Шар (BALL)

Характеристики:

• Форма: Круглая сфера.
• Размеры: Диаметр от 1 до 30 мм.
• Материал: Керамический состав (FC, VFC, MC).

Описание:

Шары предназначены для общей финишной обработки поверхности. Их форма позволяет обеспечить максимальную площадь соприкосновения с поверхностью деталей, предотвращая образование локальных нагрузок и повреждений. Хорошо подходит для деталей с большими площадями обработки и простых форм.

Область применения:

• Удаление мелких дефектов, повышение гладкости поверхности.
• Формирование общего покрытия и полировки на плоских поверхностях.
• Широко используется в металлообработке, электротехнике и медицине.

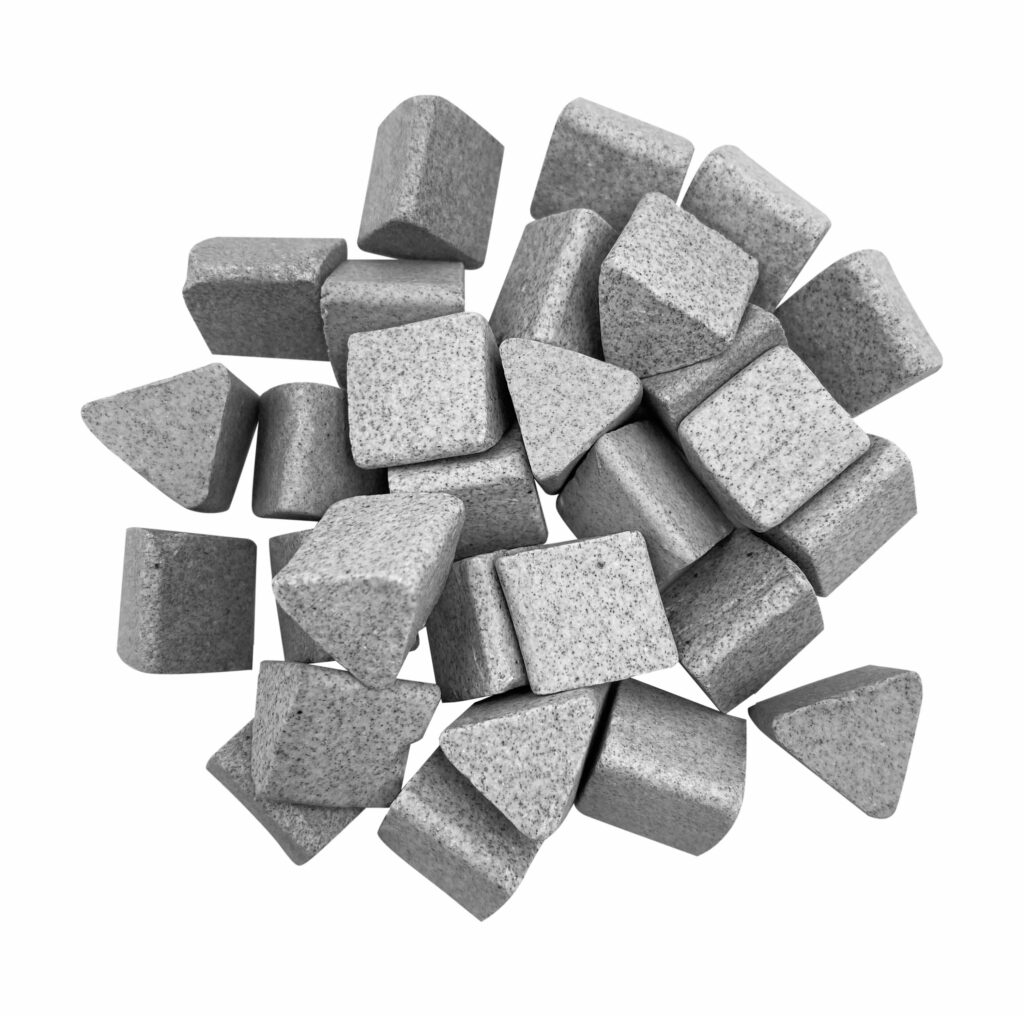

II. Прямая треугольная призма (SCT)

Характеристики:

• Форма: Треугольная призма с прямыми углами.
• Размеры: От 2×2 до 50×50 мм.
• Материал: Керамика (FC, VFC, MC).

Описание:

Прямоугольные грани способствуют созданию направленного потока движения наполнителя вокруг детали, усиливая воздействие на углы и внутренние ребра. Таким образом, они полезны для обработки деталей с небольшими выступающими частями и мелкими пазами.

Область применения:

• Эффективно очищает внешние и внутренние уголки деталей.
• Подходит для точной обработки сложных форм и тонкостенных деталей.
• Популярен в машиностроении, стоматологии и оптическом производстве.

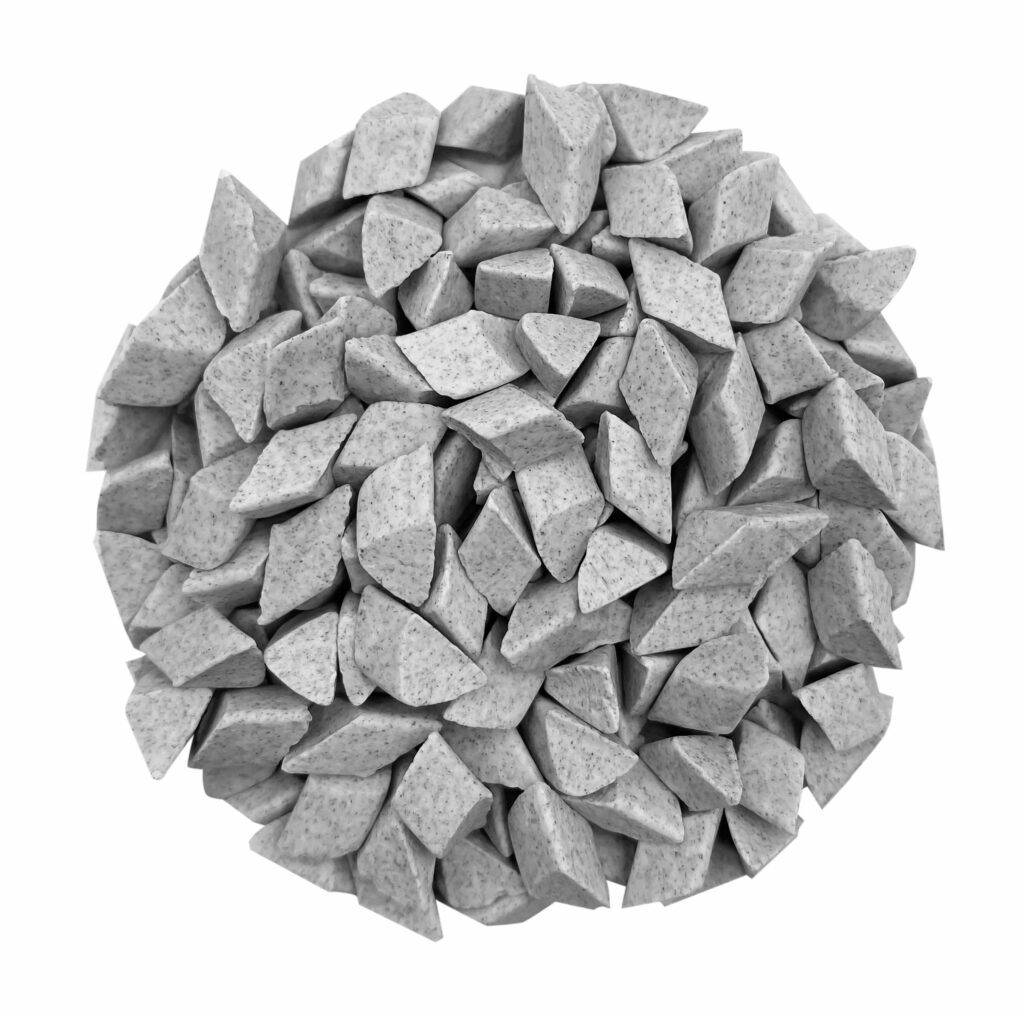

III. Скошенная треугольная призма (ACT)

Характеристики:

• Форма: Наклоненные боковые грани образуют наклоненную структуру.
• Размеры: От 2×2 до 50×50 мм.
• Материал: Керамика (FC, VFC, MC).

Описание:

Наклонные грани улучшают проникающую способность наполнителя в труднодоступные места деталей, такие как маленькие отверстия и закругления. Скошенные призмы отлично подходят для интенсивной обработки сложноформированных объектов.

Область применения:

• Достижение максимальной глубины проникновения при полировке.
• Чистка труднодоступных мест, такая как малые полости и канальцы.
• Используется в авиации, металлургии и приборостроении.

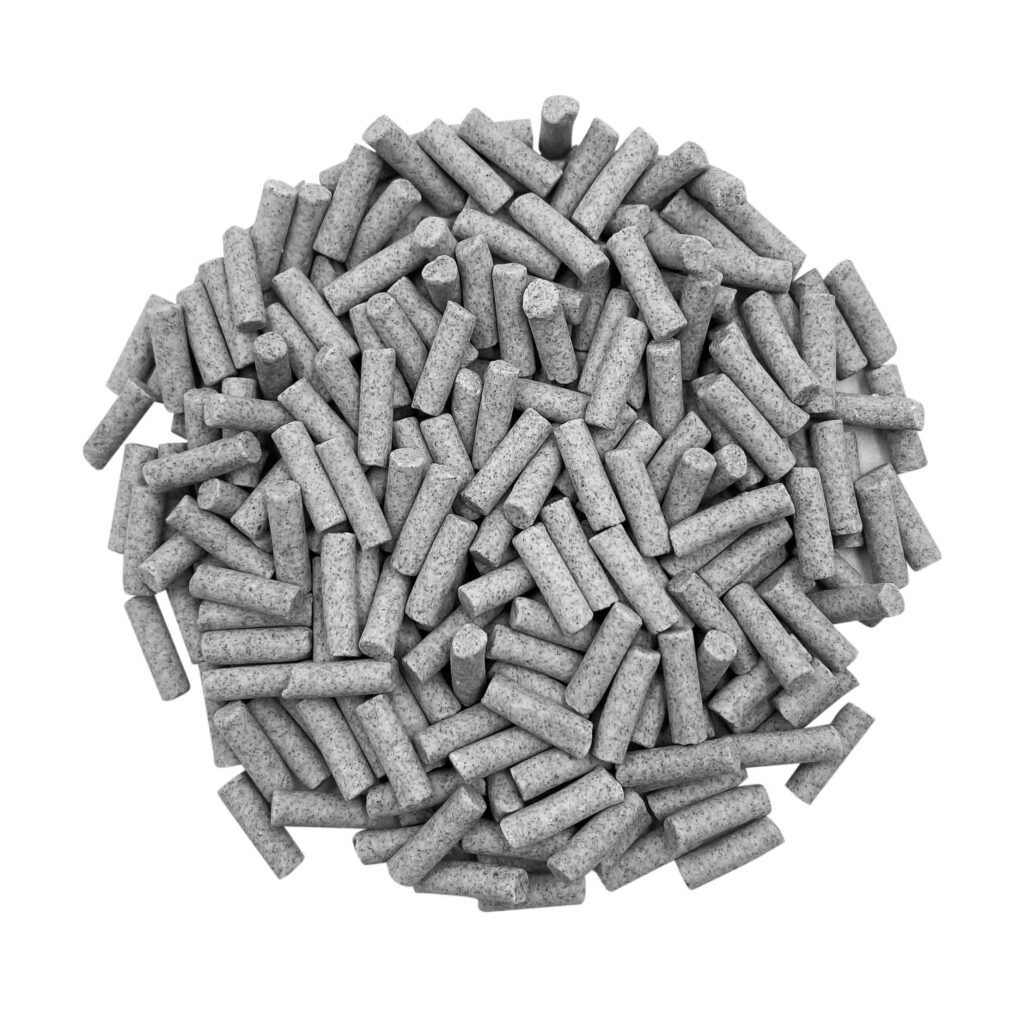

IV. Прямой цилиндр (SCC)

Характеристики:

• Форма: Стандартный цилиндр с параллельной осью.
• Размеры: Длина от 3×5 до 40×50 мм.
• Материал: Керамика (FC, VFC, MC).

Описание:

Защищает от избыточного трения и концентрации нагрузки на одном участке детали. Подходит для грубых операций предварительной обработки и быстрой деформации деталей. Чаще всего применяется в операциях начального этапа.

Область применения:

• Первоначальное устранение значительных дефектов и сильных шероховатостей.
• Предназначены для начальной стадии формирования поверхности.
• Часто используются в автомобильной и металлической промышленности.

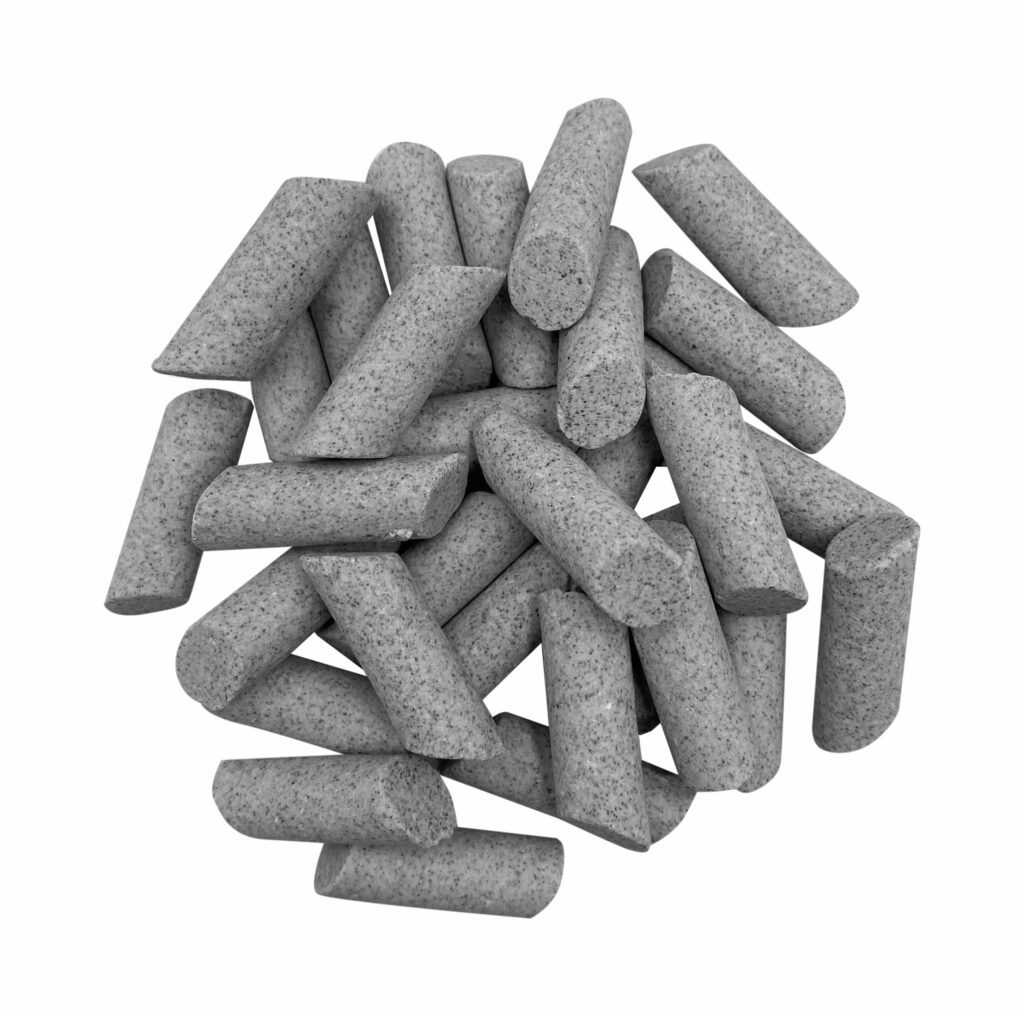

V. Скошенный цилиндр (ACC)

Характеристики:

• Форма: Цилиндр с одной стороной, срезанной под углом.
• Размеры: Длина от 3×5 до 40×50 мм.
• Материал: Керамика (FC, VFC, MC).

Описание:

Особенность этой формы заключается в создании динамичного направления потока частиц вдоль среза, что увеличивает объем проходящего материала сквозь область детали. Скошенные цилиндры быстро достигают скрытых и глубоких участков, облегчая финишную отделку.

Область применения:

• Грубая предварительная обработка трудноочищаемых зон.
• Поддерживает быстрое достижение нужной степени гладкости поверхности.
• Применяется в электронной технике, машиностроении и медицинском инструментарии.

VI. Материалы наполнителей (FC, VFC, MC)

Подробности по материалам:

• FC (Fine Ceramic):
  • Тонкая структура с мельчайшими частицами керамики.
  • Очень твердый и прочный материал, стойкий к разрушению.
  • Прекрасно выдерживает высокие температуры и химические реагенты.
• VFC (Very Fine Ceramic):
  • Ультратонкое зерно, что добавляет дополнительную прочность и точность.
  • Стойкость к коррозионным воздействиям и повышенным температурам.
  • Наиболее прочные и надежные варианты среди керамических наполнителей.
• MC (Micro Ceramic):
  • Микроскопические зерна обеспечивают тонкий слой защитного покрытия.
  • Среднее значение жесткости и хорошая совместимость с разными видами поверхности.
  • Обладает лучшей эластичностью, легко адаптируется к любым условиям эксплуатации.

VII. Преимущества использования керамических наполнителей

• Долговечность: повышенная прочность и устойчивость к износу, длительные сроки эксплуатации.
• Экологичность: безопасность для окружающей среды и персонала.
• Качество обработки: высокое качество финишной обработки, устранение любых дефектов.
• Удобство хранения и транспортировки: стабильность структуры и малый вес.

VIII. Общие рекомендации по выбору наполнителя

При подборе оптимального наполнителя необходимо учитывать:

• Размер детали и характер поверхности.
• Требования к итоговому покрытию и качеству обработки.
• Производительность оборудования и планируемую нагрузку.
• Стоимость и доступность материалов.

Подбор подходящего варианта позволит достичь наилучших результатов и минимизировать расходы на процессы обработки.
